Ce guide couvre l'utilisation quotidienne, le nettoyage et le dépannage de base des presse-agrumes automatiques Zumoval. Suivez les instructions du fabricant pour votre modèle spécifique afin de faire fonctionner la machine de manière sécuritaire et efficace.
Points clés
- Débranchez toujours la machine et activez l'arrêt de maintenance avant le nettoyage.
- Utilisez uniquement de l'eau froide et un détergent doux; jamais de nettoyants abrasifs ni de nettoyeurs haute pression.
- Un installateur qualifié doit effectuer les raccordements électriques et d'eau conformément aux codes locaux.
- Reportez-vous au tableau de dépannage de votre manuel pour des problèmes courants comme les blocages ou les voyants d'avertissement.
- Pour le service, contactez le réseau autorisé du fabricant; adressez-vous à Norpex pour les questions spécifiques à un modèle.
Modèles et manuels
Les presse-agrumes automatiques Zumoval de notre liste sont les Minimax, Minimatic, Top, FastTop et Big Basic. Les modèles Minimax et Minimatic (articles 39517, 39518, 39519, 39520 et leurs variantes) sont couverts par le manuel d'instructions correspondant à ces numéros d'articles. Les modèles Top, FastTop et Big Basic (incluant les articles 47989, 47990, 47960, 48009, 40531 et 41965) sont couverts par les manuels des séries N plus récente et 45 antérieure. Vérifiez le numéro de modèle sur la plaque signalétique de votre machine pour confirmer quel manuel s'applique.
Le Big Basic accepte des fruits plus gros que les autres modèles; la vidéo du fabricant « ZUMOVAL BIGBASIC LEMONS » en montre un en action.
Installation
Tous les presse-agrumes Zumoval nécessitent une prise monophasée de 110 à 120 V, 60 Hz, avec mise à la terre. Le manuel du fabricant indique que l'appareil doit être placé sur une surface sèche, stable et plane à l'intérieur, avec une ventilation adéquate autour de lui. Un installateur qualifié effectue le raccordement électrique conformément au code local.
Pour les modèles équipés du système d'auto-nettoyage, une conduite d'alimentation en eau froide avec un filetage femelle G 1/4" doit être raccordée à la prise arrière. Le manuel spécifie une pression d'eau entre 1,5 et 3 bars. Un plombier certifié doit effectuer ce raccordement.
Les étapes d'assemblage varient selon la série. Pour le Minimax : dévissez la vis à oreilles, placez le tube d'alimentation et installez le bac à épluchures et le plateau à jus. Pour le Minimatic : dévissez également la vis d'alimentation de la tête avant de monter le tube d'alimentation. Pour les Top et FastTop : placez le panier, retirez le filtre et l'écran de protection, installez le tube d'alimentation, remettez l'écran de protection et le filtre, puis placez les bacs à épluchures et le plateau à jus. Pour le Big Basic : placez le bac à épluchures et le plateau à jus; aucun assemblage de panier d'alimentation n'est nécessaire. Si votre modèle comprend un support, serrez les freins des roulettes avant pour empêcher tout mouvement.
Utilisation quotidienne
Les modèles Minimax et Minimatic utilisent un simple interrupteur marche/arrêt situé en haut à droite. Tournez l'interrupteur sur I pour démarrer. Selon le modèle, vous pouvez disposer d'un robinet libre-service, d'un programmateur avec des boutons rouges pour 1, 2 ou 3 oranges et un bouton continu, ou d'un détecteur de niveau de jus. Le manuel de ces modèles détaille chaque commande : pour le robinet libre-service, tournez l'interrupteur Self sur AUT et appuyez sur le robinet; pour le programmateur, appuyez sur le bouton souhaité; pour le détecteur de niveau, tournez l'interrupteur du détecteur sur AUT. Pour arrêter, appuyez sur le bouton rouge 0 ou fermez le robinet.

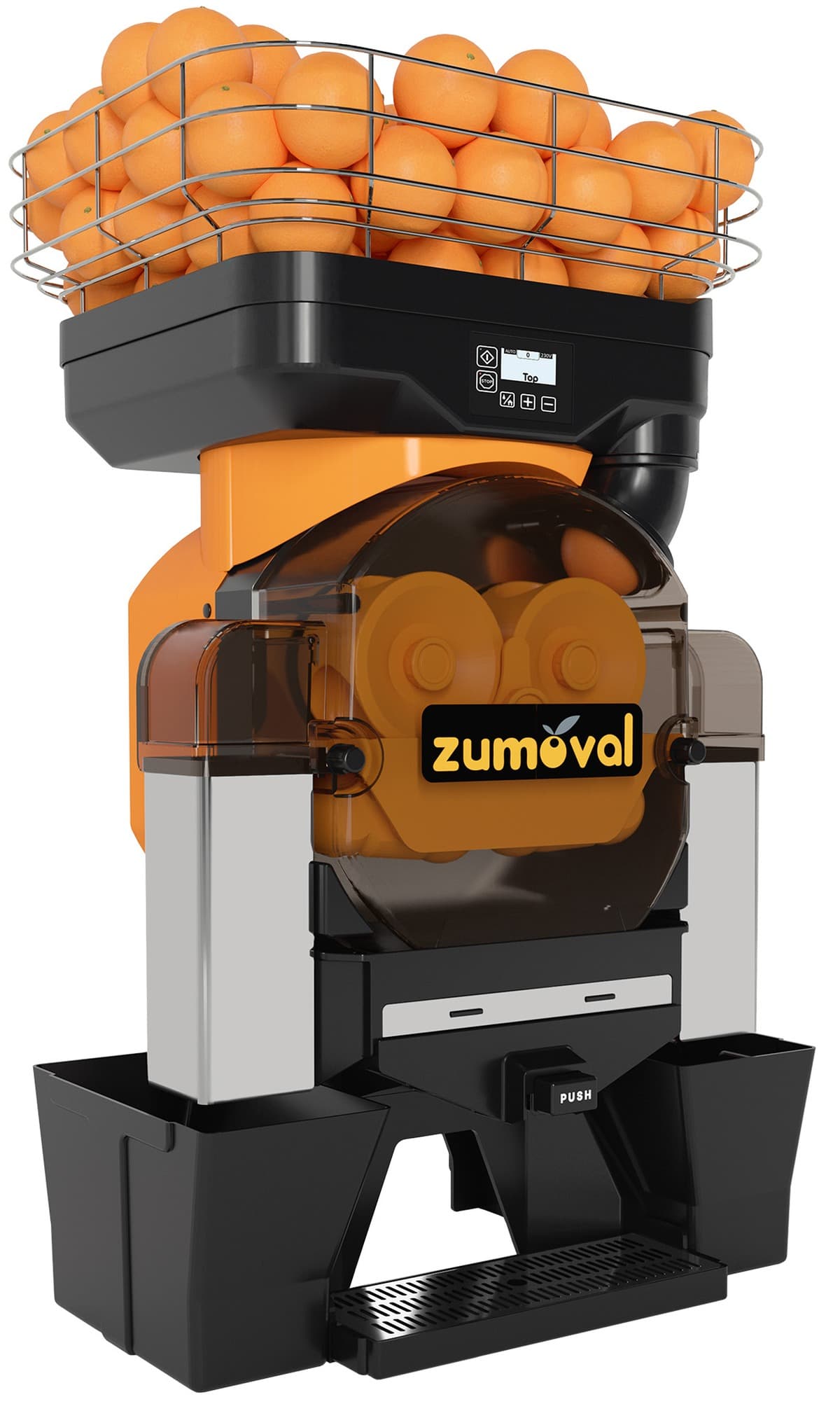

Les modèles Top, FastTop et Big Basic avec panneau de commande numérique (articles 47989, 47990, 47960, 48009) sont activés en appuyant sur l'interrupteur à l'arrière, puis en maintenant le bouton Start enfoncé pendant 2 secondes. Utilisez les boutons + et – pour choisir le mode continu (réglé à 0) ou le mode sélecteur (définir le nombre d'oranges). Appuyez sur Start pour commencer le pressage. Pour les modèles avec l'option de robinet libre-service en acier inoxydable, assurez-vous que le voyant vert Ready (prêt) est allumé, puis ouvrez le robinet. Pour l'option de détecteur de niveau, appuyez sur Start pour activer; la machine fonctionne jusqu'à ce que le réservoir atteigne le niveau maximal ou que Stop soit enfoncé.
La fonction d'auto-nettoyage, lorsqu'elle est disponible, est lancée en appuyant sur le bouton Home (accueil) pendant que la machine fonctionne, après avoir verrouillé le tube d'alimentation pour empêcher les fruits d'entrer. Le cycle dure la durée définie dans le menu de configuration. Le filtre automatique, s'il est présent, bouge pendant le pressage et s'arrête 10 secondes après la fin du processus.
Nettoyage et entretien
Les manuels du fabricant soulignent que le nettoyage doit être effectué quotidiennement, immédiatement après utilisation, avant que les résidus ne sèchent. Débranchez toujours la machine et activez la fonction d'arrêt de maintenance (maintenez enfoncés Stop et Home simultanément sur les modèles numériques) afin que les mâles de pressage et les tambours soient en bonne position pour le démontage.
Pour Minimax et Minimatic : videz le bac à déchets, retirez le couvercle avant, faites glisser le positionneur vers le haut, dévissez la pièce à lame (attention : lame tranchante), dévissez les vis à oreilles pour libérer les mâles de pressage et les tambours, retirez-les et extrayez l'éjecteur. Sur Minimatic, retirez également le plateau tournant d'alimentation en dévissant sa vis à oreilles. Lavez toutes les pièces à l'eau froide avec un détergent doux. Le manuel indique que les pièces, à l'exception du couvercle, peuvent être lavées au lave-vaisselle à une température maximale de 40 °C. N'utilisez pas de nettoyants abrasifs, de solvants ou d'eau sous pression. Séchez soigneusement tous les composants avant le remontage.
Pour Top, FastTop et Big Basic : retirez le filtre à jus, videz les bacs à épluchures, sortez le bac d'égouttage et les tubes de descente. Dévissez les boutons maintenant le couvercle, retirez le couvercle, puis dévissez le bouton central et le pare-éclaboussures. Extrayez la lame centrale (tranchante) en la tirant vers l'avant. Dévissez les quatre boutons fixant les tambours et les presseurs, retirez les deux presseurs et les deux tambours et faites glisser le tube d'alimentation pour le sortir. Sur les modèles avec un panier d'alimentation, dévissez le bouton fixant le plateau tournant d'alimentation et retirez le plateau et le panier. Nettoyez toutes les pièces comme décrit ci-dessus. Le robinet libre-service en acier inoxydable doit être démonté périodiquement : dévissez l'écrou moleté et le filetage moleté sous l'actionneur, puis nettoyez avec une brosse et du détergent.
Le système de douche automatique permet un rinçage rapide pendant la journée, mais ne remplace pas le nettoyage quotidien complet.
Dépannage
Les manuels d'instructions contiennent un tableau de dépannage. Si la machine ne fonctionne pas, vérifiez qu'elle est bien branchée, que la prise est alimentée et que le couvercle avant transparent est correctement mis en place. Si la machine se bloque pendant le pressage, vérifiez que la tension d'alimentation correspond à celle indiquée sur l'étiquette et que le diamètre des fruits se situe dans la plage spécifiée (65 à 80 mm pour la plupart des modèles et 75 à 90 mm pour les Big Basic et BigTop, selon le manuel). Des arrêts fréquents peuvent être causés par des grilles de ventilation obstruées ou une basse tension.
Un positionneur cassé ou tordu indique généralement un tambour ou un positionneur mal aligné. Un robinet bloqué est souvent dû à des pépins ou à une pulpe excessive; démontez et nettoyez le robinet tel que décrit dans le manuel. Si le compteur augmente incorrectement, débranchez la machine et rebranchez-la après quelques minutes.
L'afficheur numérique affiche des messages d'avertissement pour des conditions spécifiques : couvercle avant mal assemblé, arrêt de maintenance atteint, surchauffe du moteur, tension hors plage, fusible de commande grillé (remplacer par un fusible de 10 A), distributeur plein pendant la douche automatique ou bac à épluchures plein. Pour effacer un avertissement, résolvez la cause et appuyez sur le bouton Stop.
Service et soutien
Pour toute réparation ou problème électrique, contactez le réseau de service autorisé du fabricant. Si vous avez des questions sur le modèle qui convient à votre établissement, adressez-vous à Norpex.
Vidéos du fabricant
Questions fréquentes
Quels sont les calibres de fruits que chaque modèle Zumoval peut traiter?
- Le manuel indique 65 à 80 mm comme diamètre de fruit optimal pour la plupart des modèles et 75 à 90 mm pour les Big Basic et BigTop. Les fruits hors de la plage pour votre modèle peuvent bloquer la machine lors du pressage.
Puis-je mettre les pièces du presse-agrumes au lave-vaisselle?
- Oui, selon le manuel du fabricant, toutes les pièces amovibles, à l'exception du couvercle, peuvent être lavées au lave-vaisselle à une température maximale de 40 °C. Le manuel précise également de nettoyer les pièces et le bloc-machine à l'eau froide avec un détergent, jamais avec des produits abrasifs, des solvants ou de l'eau sous pression.
Comment activer le cycle d'auto-nettoyage?
- Sur les modèles avec l'option d'auto-nettoyage, verrouillez d'abord le tube d'alimentation pour empêcher les fruits d'entrer. Ensuite, pendant que la machine fonctionne, appuyez sur le bouton Home (auto-nettoyage). La douche fonctionnera pendant la durée définie dans le menu de configuration et s'arrêtera automatiquement.
Que dois-je faire si la machine affiche un avertissement et s'arrête?
- Vérifiez l'afficheur pour connaître l'avertissement spécifique (p. ex. couvercle avant ouvert, bac à épluchures plein, surchauffe du moteur). Résolvez le problème — par exemple, videz le bac à épluchures ou laissez le moteur refroidir — puis appuyez sur le bouton Stop pour effacer l'avertissement. Si l'avertissement persiste, la cause n'a pas été entièrement résolue.
Ai-je besoin d'un technicien pour installer le raccordement d'eau du système d'auto-nettoyage?
- Oui. Le manuel spécifie un raccordement femelle G 1/4" avec une pression d'eau entre 1,5 et 3 bars. Un plombier certifié doit installer la conduite d'eau selon les codes de plomberie locaux.
